LED Dimmer met lichtsensor

LED Dimmer met lichtsensor

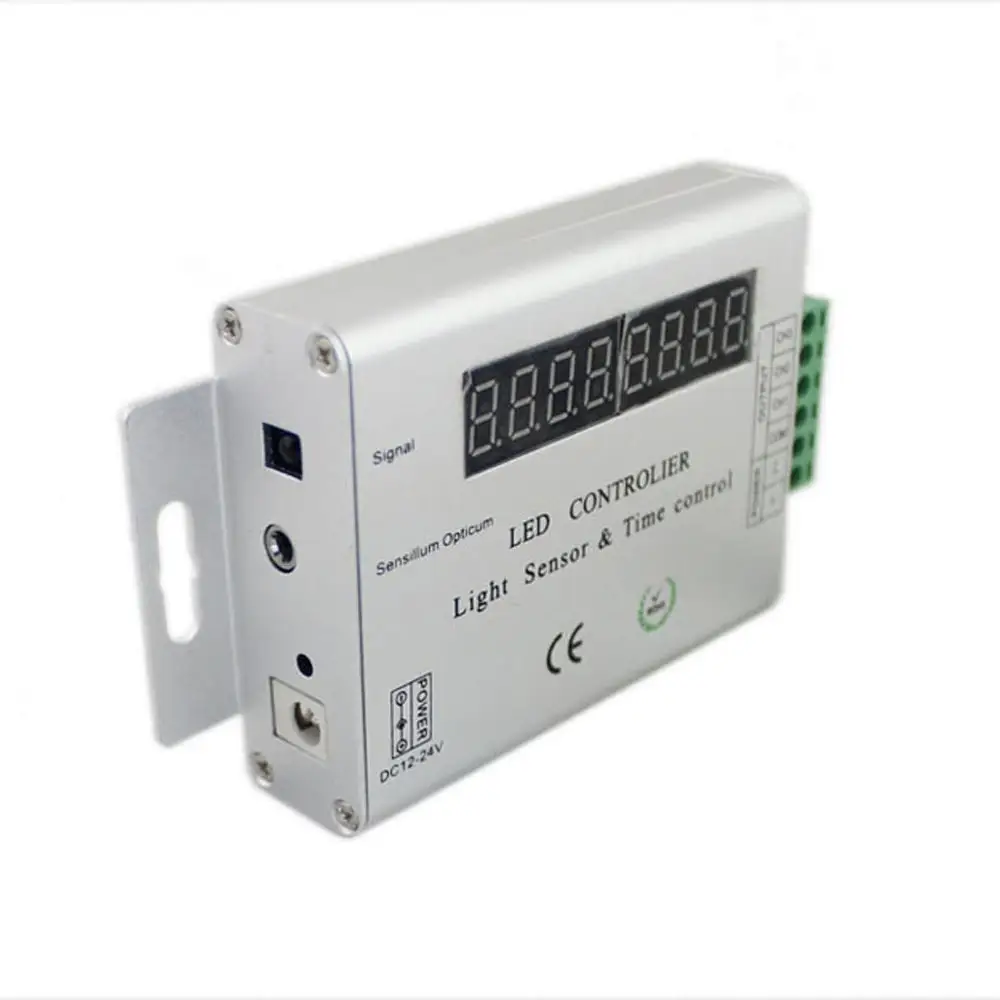

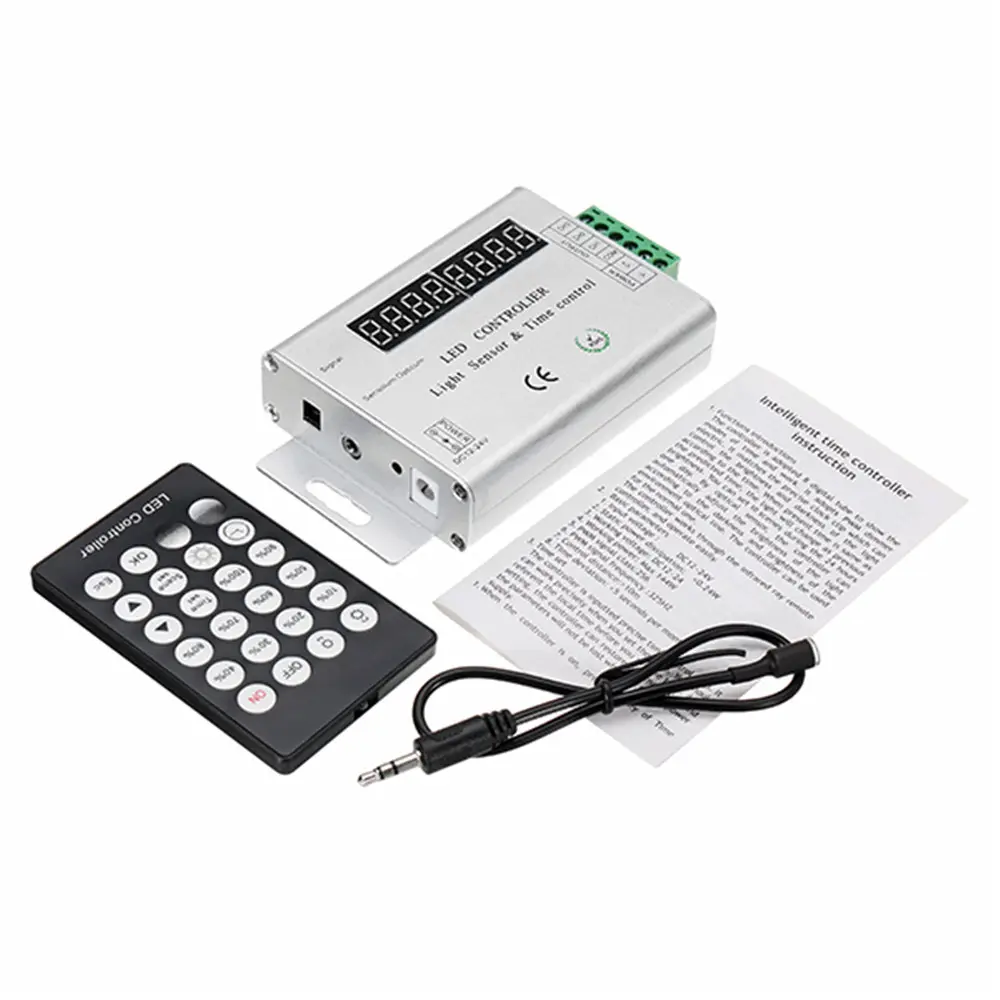

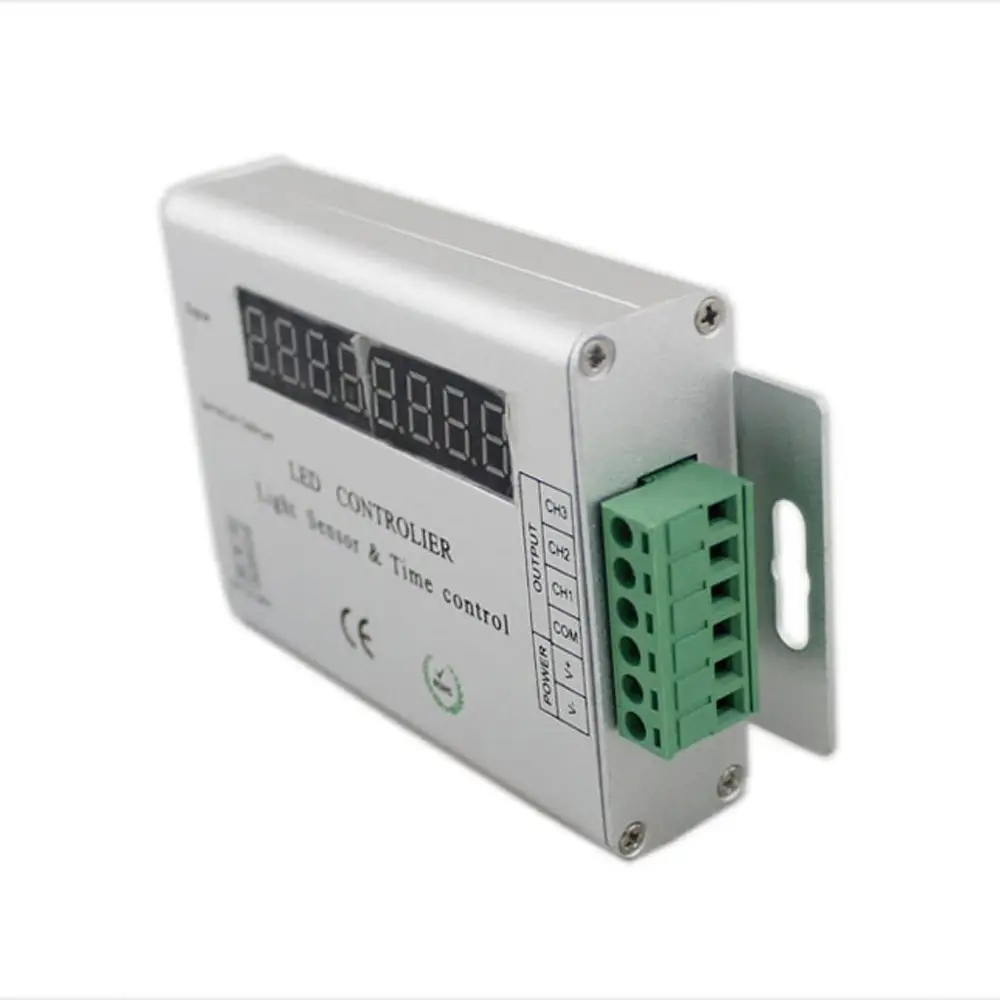

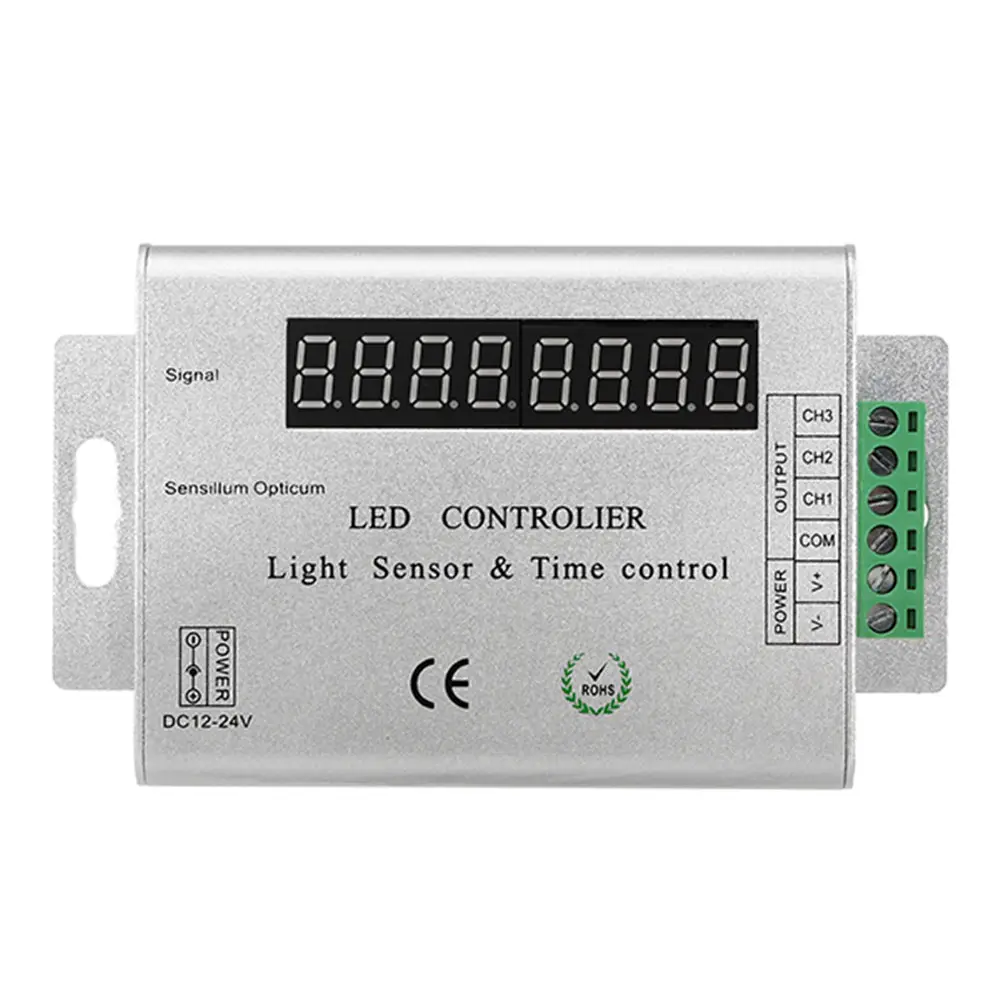

De controller is voorzien van een ledscherm om de tijd en werking weer te geven. Hij maakt gebruik van een elektrische PWM-dimmer.  Je kunt 5 programma's instellen gedurende 24 uur per dag.

Bijvoorbeeld:
· 07:00 20%
· 07:30 100%
· 21:00 50%
· 21:30 20%
· 22:00 0%

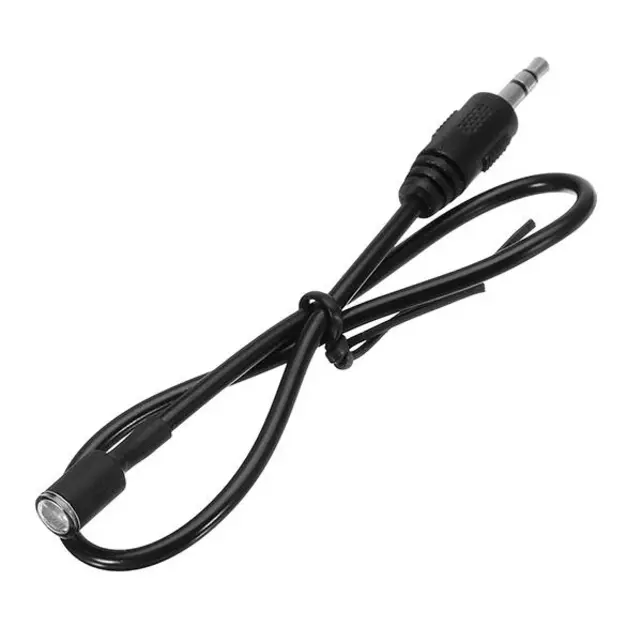

Met de optionele sensor kan de controller de helderheid van het licht automatisch aanpassen aan de helderheid en donkerte van de optische lijn in de omgeving. De controller kan ook voor normaal gebruik worden gebruikt (dus zonder de sensor). De controller werkt via de infraroodafstandsbediening en is eenvoudig te bedienen.

De controller is helemaal in te stellen met bijgeleverde afstandsbediening ,zoals zonsopkomst- en ondergang, maar ook maancycli.

Let er wel op dat als er meerdere lampen op zitten, ze niet onafhankelijk van elkaar kunnen worden geprogrammeerd.

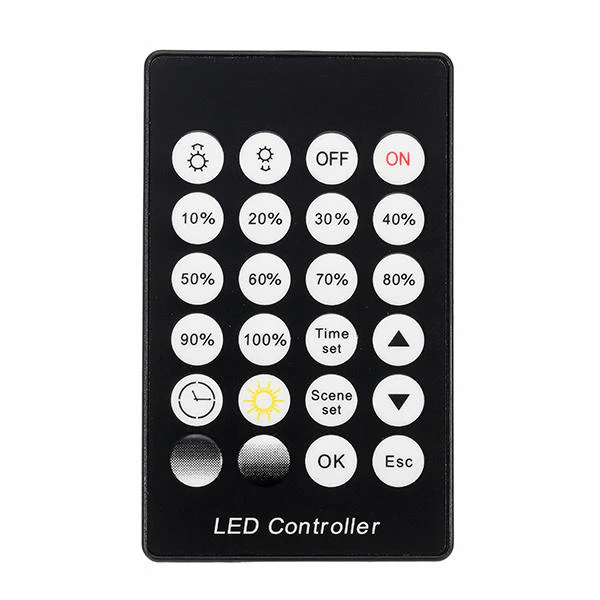

Gebruiksaanwijzing:

1 = Time Set
2 = Scene Set
3 = Pijltje OMHOOG
4 = Pijltje OMLAAG
5 = OK
6 = 10% lichtsterkte knop
7 = Zonnetje OMLAAG
8 = KLOK ter activering controller

Misschien spreekt bovenstaand voor de meesten voorzich, doch gebleken is dat velen, ondanks de makkelijke instellingen van de controller, er op de e.o.a.manier niet helemaal uitkomen, vandaar dat wij de meest belangrijke functies om een goede zons-op gangen zons-onder gang in te kunnen stellen hier op een rijtje hebben gezet.

Je begint om de voeding aan te sluiten op de controller, dan sluit je de led modules of led tubes aan op de controller. Je checkt of alles goed is aangesloten en steek dan de stekker van de voeding in het stopcontact. LET OP! Geen tijdklok plaatsen/aansluiten tussen de wandcontactdoos en de led adapter!

Hoe de Led Dimmer in te stellen

Instellen van de huidige tijd:
Deze moet worden ingesteld om de controller een uitgangspunt te bieden wanneer je uiteindelijk het licht aan/uit wil hebben en dat gaat als volgt:

1. Je drukt op de knop 1
2. Je stelt de uren in met behulp van knop 3 of 4 en druk op knop 1
3. Je stelt de minuten in met behulp van knop 3 of 4 en druk op knop 1
4. Als het 14.00 uur is en de timer van de controller staat ook op 14.00 uur, dan druk je op knop 5 en daarna ter bevestiging weer op knop 8, je moet nu op de display te zien: 2—14 00

Instellen van de zons-op gang:

1. Je drukt op knop 2
2. Je stelt het programma nummer in op 1 met behulp van knop 3 of 4
3. Druk op knop 2
4. Je stelt de minuten in met behulp van knop 3 of 4
5. Druk op knop 2
6. Je stelt de uren in met behulp van knop 3 of 4
7. Druk op knop 2
8. Je stelt de dimtijd in, 090 is ca 15-20 minuten met behulp van knop 3 of 4
9. Je drukt op knop 2
10. Je drukt op de knop 100% (licht gaat nu aan op de door jou ingeprogrammeerde tijd in ca. 15-20 minuten)
11. Je drukt op knop 5

Instellen van de zons-onder gang:

1. Je drukt op knop 2
2. Je stelt het programma nummer in op 2 met behulp van knop 3 of 4
3. Druk op knop 2
4. Je stelt de minuten in met behulp van knop 3 of 4
5. Druk op knop 2
6. Je stelt de uren in met behulp van knop 3 of 4
7. Druk op knop 2
8. Je stelt de dimtijd in, 090 is ca 15-20 minuten met behulp van knop 3 of 4
9. Je drukt op knop 2
10. Je drukt op de knop 10% en daarna op knop 7 tot dat het licht geheel UIT is (licht gaat nu uit op de door jou geprogrammeerde tijd in ca 15-20 minuten UIT)
11. Je drukt op knop 5


Instellen van de niet gebruikte scenes:

1. Je drukt op knop 2
2. Je stelt het programma nummer in op 3 met behulp van knop 3 of 4
3. Druk op knop 2
4. Je stelt de minuten in met behulp van knop 3 of 4
5. Druk op knop 2
6. Je stelt de uren in met behulp van knop 3 of 4 op 24.00
7. Druk op knop 2
8. Je stelt de dimtijd in, 090 is ca 15-20 minuten met behulp van knop 3 of 4
9. Je drukt op knop 2
10. Je drukt op de knop 10% en daarna op knop 7 tot dat het licht geheel UIT is (hierdoor zet je de controller in een “loup” en zal hierdoor alleen de door jou ingestelde scenes doorlopen, nimmer de scenes die op 24.00 staan)
11. Je drukt op knop 5

• Dit doet je met ALLE niet gebruikte scenes zodat de controller in een “loup” gaat en steeds
weer scene 1 en 2 gebruikt.
• Als laatste druk je nog 1x op de knop met het KLOKJE = knop 8

Technische informatie:

Voeding：DC12~24V
● Uitgang：3 kanalen
● Uitgangsstroom：4A/ch
● Afmeting regelaar：L122xW71×H25mm
● Netto gewicht：180g
● Statisch verbruik：<0.24W
● Uitgangsvermogen：12V≤144W；24V≤288W
● PWM signal class:256 level
● PWM signal frequency:325HZ
● Reikwijdte afstandbediening:>10M
● Time deviation:<5 seconds per month

Let op: er moet nog wel een voeding bij (adapter of een led driver afhankelijk van het aantal lampen)
